株式会社松沢商会MATSUZAWA CO.,LTD.

2024.11.07

鋼材柱受け 100x50用

従来の75角・100角の鋼材柱受け(スタンション受)に「100x50角用」を追加しました。主にウイング車等のスタンションに最適です。形状は当社従来品と同様の上部プレート付で蓋付(別途)になっています。

PDF ダウンロード

2024.11.01

ダンプ蝶番 大型 ステンレス製

従来の鉄製の大型ダンプ蝶番に錆に強いステンレス製を追加しました。厚み6mm・ピン径16mmで外寸サイズは鉄製と同様となっています。

PDF ダウンロード

2024.02.28

脱着式昇降ステップ「eステップ」

アルミブロックアオリ用の脱着式昇降ステップです。プレートは2種類から選択可能で、リベット8本で取付が出来ます。(プレートAの場合)　手軽に脱着できる「eステップ」本体はステンレス製で踏込部はアルミ縞板製となっております。プレートの取付位置・取付方法に関しては取付説明書を参照して下さい。

PDF ダウンロード

2023.09.29

ハイエース200系用ラゲッジラックシステム

ハイエース 200系用の荷室用棚システムです。基本キットにオプションの「ベースラックキット」・メッシュパネルキット・マルチキャリーバーキットの追加で多目的な収納ができます。ベースラックキットとマルチキャリーバーキットは高さの変更が可能(50mmピッチ)で、積載物に応じた使い易い位置への使用ができます。
適合車種：トヨタ ハイエース200系 ロングバン 標準ボディ
グレード：DX・GLパッケージ 3/6人乗り リヤヒーター無車 (スーパーGL・特装車は取付不可)

PDF ダウンロード

2023.05.17

【新製品情報】ステンレスフェンダー 2t角 ダンプ 一体型

板厚1.2mmの2t用 ステンレスフェンダーをラインナップに追加しました。主に2トンダンプ等の強度や耐久性を必要とする車輌に適しています。板厚1.2mmなのでフェンダーのヘコミや曲がりを軽減できます。材質はステンレスSUS304 BA材を使用しています。

PDF ダウンロード

2023.05.01

回転式ワイヤー掛 16Φ 角曲 コ型BKT仕様 メッキ

鳥居ワイヤー掛けの角曲げ仕様ボルト取付式です。R曲げに比べワイヤーの取出し等が容易です。オールメッキ製で塗装の手間がかからず、取付も簡単です。コ型ブラケットの幅が32mmで、幅の狭い鳥居骨材にも取付可能です。ワイヤー掛け本体取付Uナット(M16)・ワッシャー付。※ブラケット取付のボルトナット(M8)は含まれておりません。

PDF ダウンロード

2023.04.19

掛金 首のみ 左右共通 ステンレス製

後部柱等の溶接用掛金(ステンレス製)です。通常品(ストレートタイプ等)からのカットの手間が無く、そのまま柱等に取付ができます。両面研磨なので、左右共通で取付できます。

PDF ダウンロード

2023.01.12

ダンプ中間金具 2～4t用 首折ピンボルトステンレス仕様

ダンプ中間金具 2～4t用にステンレス製首折ピンボルト仕様を追加しました。本体&受け金の板厚を6mmから8mmに変更する事により耐久性を強化。首折れピンボルトのステンレス化により錆や腐食による固着を軽減させた製品です。

PDF ダウンロード

2022.11.29

サイドバンパーステー コ型 1段曲 H=650 ステンレス

サイドバンパーステーのラインナップに、コ型1段曲H=650ステンレスを追加しました。主に4t車・大型低床車への使用の場合、通常品(H=800)に比べ材料ロスを出来るだけ押えた製品です。サブステー(補強ステー)は別売です。左右共通品です。

PDF ダウンロード

2021.08.25

大型低床用 泥除ブラケット

小型・中型・大型用の泥除ブラケットSTDタイプに大型低床用を追加しました。鉄製三価メッキとステンレス製(SUS304)の2種類を用意しております。

PDF ダウンロード

2021.08.04

回転式ワイヤー掛 16Φ コ型BKT仕様 ステンレス

鳥居ワイヤー掛けのボルト取付式仕様です。オールステンレスで塗装の手間がかからず、取付も簡単です。コ型ブラケットの幅が30mmなので、幅の狭い鳥居骨材にも取付可能です。ワイヤー掛け本体取付ステンレスナット(M16)x2、ブラケット取付のステンレスボルトナットSET(六角ボルトM8x25・ナットM8・平ワッシャー・スプリングワッシャー)x2 がセットになっております。

PDF ダウンロード

2021.08.03

鳥居物入れ アルミ縞板光沢

クレーン付き車輌などの鳥居取付の物入です。サイズは幅500mmと600mmの2種類、奥行き高さは両サイズ共に350mmです。在庫品なので設計・納期の短縮が出来ます。光沢アルミ縞板材を使用しているので美しく軽量です。他収納ボックスの用途にもご使用下さい。

PDF ダウンロード

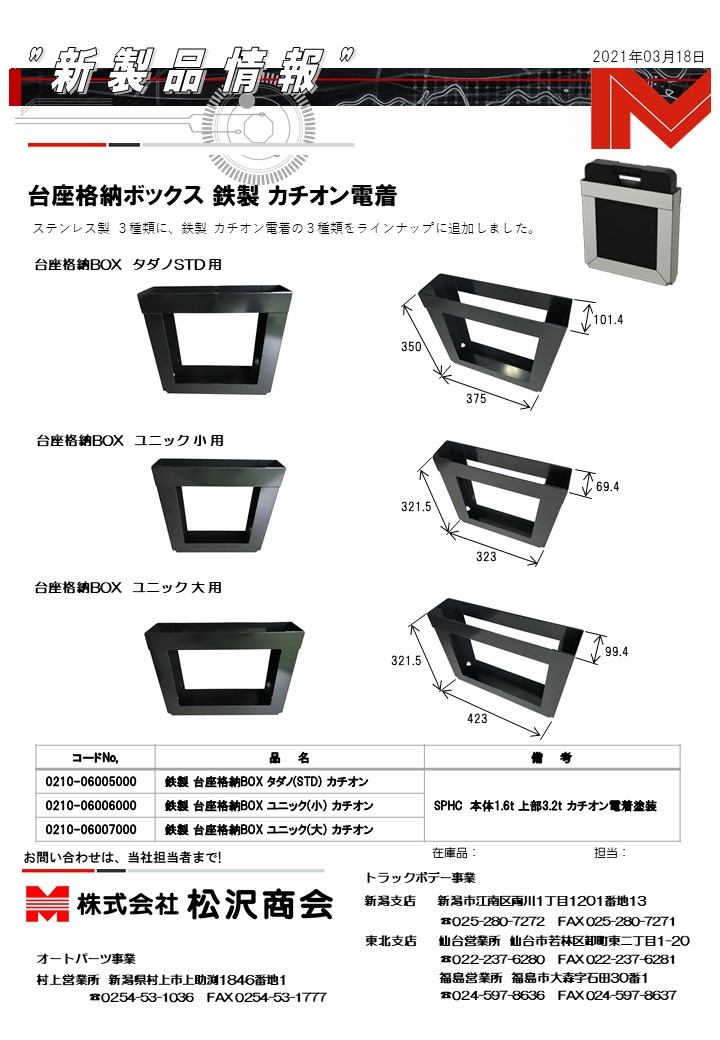

2021.03.18

鉄製 台座格納BOX カチオン電着塗装

クレーン付き車輌などのアウトリガー台座(ジャッキベース)の格納ボックスです。ステンレス製に加え鉄製もご用意いたしました。表面処理はカチオン電着塗装、サイズはステンレス製と同様にタダノSTD・ユニック小・ユニック大の3種類を用意しました。詳細は取扱商品からご確認ください。

PDF ダウンロード

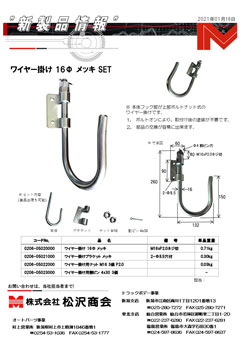

2021.01.18

ワイヤー掛け 16Φ メッキ

本体フック部がボルトナット取付式のワイヤー掛けです。取付ブラケットはボルトオンで塗装が不要、溶接取付の場合も本体フック部の塗装の手間がかかりません。また、部品の交換も容易に出来ます。フック本体・ブラケット・ナットx2・割ピンで1setになりますが、単品部品での納入も可能です。表面処理は三価メッキです。

PDF ダウンロード

2020.12.01

スチール製ブロック蝶番 MZ型 5穴

アルミブロック用蝶番にスチール製蝶番床枠ボルト取付用「MZ 5穴」を発売しました。段差サイズに応じてサイド用蝶番3種類を設定。穴ピッチが同一なので設計・取付の工数削減になります。(リヤ蝶番は別サイズ）3穴メッキ・5穴メッキ共にサイズは同一です。表面処理は三価メッキです。

PDF ダウンロード

2020.09.17

ステンレス製フランジナット

通しボルト・丁番・掛金などの締結で使用している鉄製フランジナットに、錆に強いステンレス製(SUS304)を新商品に追加しました。長さは首下27㎜・34㎜の2種類。フランジ径・厚み・六角穴径は同一。緩み止めにメック加工を施しております。

PDF ダウンロード

2020.07.08

スチール製ブロック蝶番 MZ型 3穴

アルミブロック用蝶番にスチール製蝶番床枠溶接用「MZ 3穴」を発売しました。段差サイズに応じてサイド用蝶番3種類を設定。穴ピッチが同一なので設計・取付の工数削減になります。(リヤ蝶番は別サイズ）表面処理は三価メッキです。

PDF ダウンロード

2020.07.02

埋込ロープフック 小型 皿 ステンレス製

小型純正車などの床材厚みに対応した総厚14㎜の埋込フック皿です。床材板厚と同一の厚みなので横根太の加工が不要になり工数削減に繋がります。材質は錆に強いステンレスSUS304 BAを使用。従来のリングとリング押えが使用可能です。(中型仕様でリング押えが皿縁面より5mm程突出します)

PDF ダウンロード

2020.06.11

スチール製ブロック蝶番 MZP型

アルミブロック用蝶番にオリジナルスチール製蝶番「MZP]を発売しました。段差サイズに応じてサイド用蝶番3種類を設定。穴ピッチが同一なので設計・取付の工数削減になります。(リヤ蝶番は別サイズ）また本体の表面処理にカチオン電着+粉体塗装を施しており、錆に強い鉄製蝶番となっております。

PDF ダウンロード

2020.04.28

Z型スベリ止め

低床車・小型車などの高さの低い縦根太に対応した「Z型スベリ止め」を販売開始致しました。表面処理は耐食性に優れるダクロタイズド処理。穴はΦ22x10長孔付でスベリ止め同士のオフセットにも対応可能です。

PDF ダウンロード

2020.03.24

チェーン掛 穴付 ステンレス製

ステンレス製チェーン掛に穴付(ボルトオンタイプ)を新製品に追加しました。労力が必要なステンレス鋼の穴明け作業の軽減と、バフ研磨後の電解研磨による光沢のある仕上げが特徴です。Φ11x50長孔により取付位置に融通が利きます。アイテムは3連2t用・3連STD・4連STDの3種類を用意しております。

PDF ダウンロード

2020.02.14

チェーン掛 穴付 メッキ品

従来のチェーン掛にボルト取付時、穴加工の手間が削減できる「チェーン掛 穴付」を販売開始致しました。Φ11x50長孔により取付位置に融通が利きます。アイテムは3連STD・4連STDの2種類をを用意しております。

PDF ダウンロード

2020.01.16

リン木入れ 1段タイプ 600W

大型車用のリン木入れボックスの「1段 600幅」タイプです。「1段 500幅」「2段 500幅」「2段 600幅」に追加致しました。エビ金・丁番共にステンレス製(SUS304)を使用しています。そのまま取付出来るので、設計の手間と製作時間の削減が可能です。(ブラケットは付属しておりません・止水処理は施していますが、完全防水ではありません)

PDF ダウンロード

2019.10.25

サイドバンパーステー サブステー 6H-C

サイドバンパーステー用補助ステーに6穴x両端C面カット品を販売開始致しました。当社製サイドバンパーステー1段・2段の穴位置に対応、サブステーをカットするだけで穴加工が不要になります。また両端C面カットによりサイドバンパーの取付ボルトなどの干渉を回避できます。左右共通で管理と設計に手間がかかりません。材質はステンレス製SUS304#400と鉄カチオンを用意しております。

PDF ダウンロード

2019.09.27

鳥居物入れ S ステンレス製

クレーン付き車輌などの鳥居に取付する汎用ボックス「鳥居物入れ M・L」に「Sサイズ」を追加発売開始致しました。在庫品なので設計の手間と納期の削減が出来ます。サイズは全3種類、Lサイズ・Mサイズ・Sサイズをご用意、いずれもステンレス製(SUS304)を使用しております。他収納ボックス用途などにもご利用ください。(完全防水型ではありません)

PDF ダウンロード

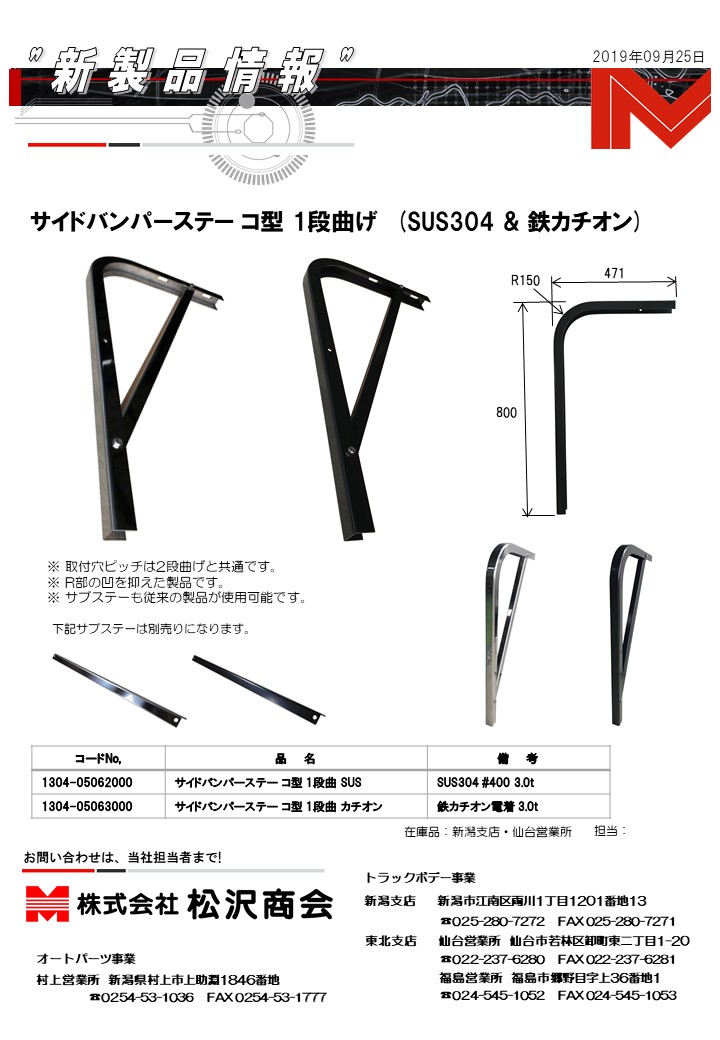

2019.09.25

サイドバンパーステー コ型 1段曲

従来のサイドバンパー取付ステーのコ型2段曲げに加え「1段R曲げ」を追加販売開始しました。穴ピッチは2段曲げと共通、サブステーも共通で使用可能です。共にステンレス製(SUS304)・鉄カチオン製を用意しています。サブステーは別売りです。

PDF ダウンロード

2019.09.02

"泥除BKT 大型低床 6Φ振止め付 ステンレス "

泥除ゴムのバタつきを抑える振れ止め付の泥除ブラケット大型低床用を追加しました。錆に強いステンレス製(SUS304)です。大型用・中型用と合わせて選択ください。

PDF ダウンロード

2019.09.02

ステンレス製ブロック蝶番 MZ型

アルミブロック用蝶番にオリジナルステンレス製蝶番(SUS304)を発売しました。段差サイズに応じてサイド用蝶番4種類を設定。大きさ・穴ピッチも同一なので設計・取付の工数削減になります。(リヤ蝶番は別サイズ）また、ピンも従来12.7mmを13mmに変更、表面研磨も他には無い光沢仕上げとなっております。

PDF ダウンロード

2019.08.28

ステンレス 4t角ダンプフェンダー 1.5t

4t用ダンプ用フェンダーに強度を高めた厚み1.5mmのステンレスフェンダーを追加しました。従来の4tダンプフェンダー(厚み0.8mm)より板厚を厚くする事で剛性・耐久性のアップを図りました。ダンプ車に多いフェンダーのヘコミや曲がりを軽減できます。材質はSUS304 BA材を使用しています。

PDF ダウンロード

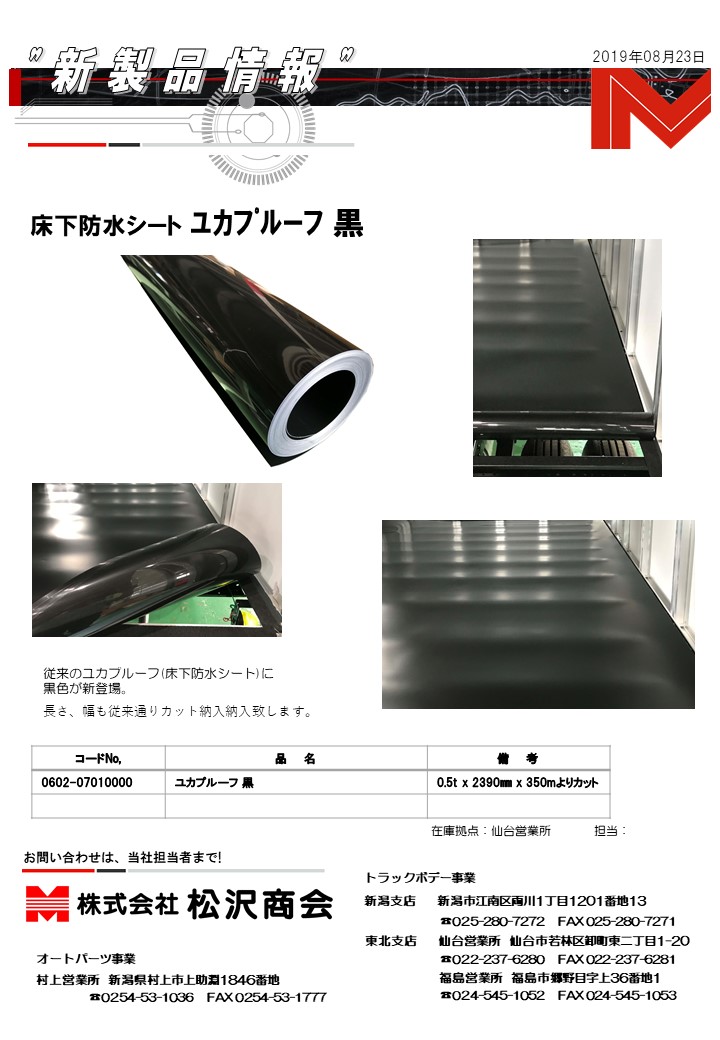

2019.08.23

ユカプルーフ 黒

床下防水シート「ユカプルーフ」にブラックタイプ「ユカプルーフ黒」の販売を開始しました。一枚物で床下からの水上がりを防ぐ事ができ、工数削減と軽量化が可能です。従来通り原反サイズ0.5tx2390x350mより指定寸法(幅2390mm以下x長さ100m以下)にカット納入致します。

PDF ダウンロード

2019.05.27

ステンレス平蝶番 MZ 段付

現行品のステンレス製平蝶番にボルト取付段付きタイプを同サイズで揃えました。ボックス蓋などの製作に用途に合わせてご使用ください。

PDF ダウンロード

2019.03.01

鋼材柱受け 75角用x200H 本体&プレート

スタンション柱用の床埋込柱受けです。差込深さ200㎜、75角用の上部プレート無しを追加しました。プレート無しのスタンション受にご使用ください。別売でプレートも用意しておりますので、本体高さをカットして取付する場合にもご使用ください。

PDF ダウンロード

2018.12.17

埋込フック用ハット曲げ補強材

床埋込ロープフック取付による床材の沈みを抑えるハット型補強材です。製品は100x50横根太用です。(座金スペーサーを入れることで100x50以下の横根太にも対応可能) 材質は錆に強いZAM鋼板を使用しております。

PDF ダウンロード

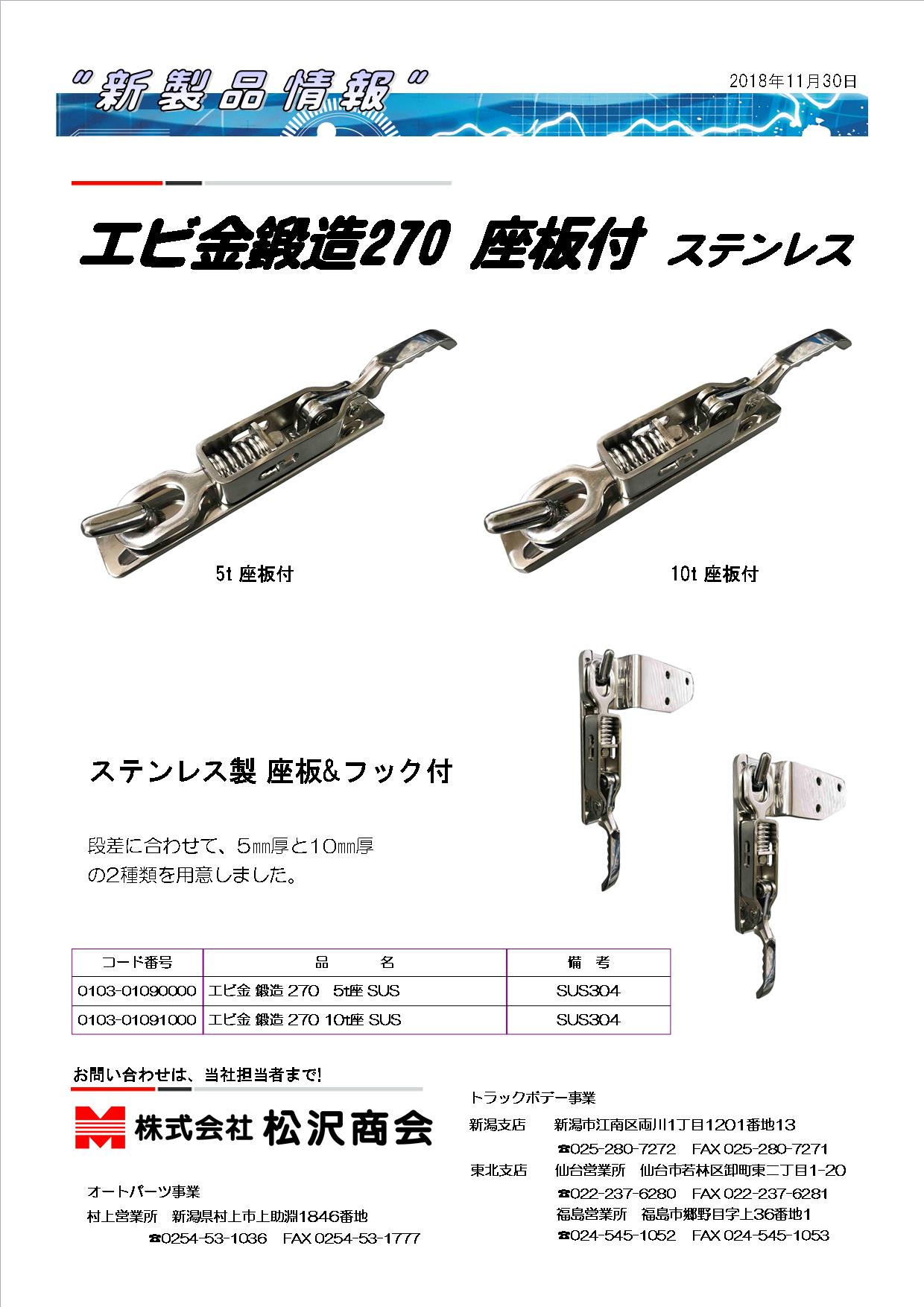

2018.11.30

エビ金 鍛造 270 座板付 ステンレス

エビ金鍛造270ステンレスにフック受と座板を取付した商品です。それぞれの取付の手間を省き、工数を削減できます。座板厚みは5㎜厚と10㎜厚の2アイテム、ステンレスSUS304 研磨品です。

PDF ダウンロード

2018.11.28

鳥居物入れ L・M ステンレス製

クレーン付き車輌などの鳥居に取付する汎用ボックスを発売致しました。在庫品なので設計の手間と納期の削減が出来ます。サイズは2種類、LサイズとMサイズをご用意、いずれもステンレス製(SUS304)を使用しております。他収納ボックス用途などにもご利用ください。(完全型ではありません)

PDF ダウンロード

2018.10.24

埋込フック 皿 E付 鉄製 メッキ

エンボス付埋込用皿に鉄製メッキ品を追加しました。凸が皿とリングの固着を防ぎ、加えて取り出し易さとフックの引っ掛け易さを実現。荷締め作業時の手間やイライラを軽減出来ます。材質はSPHCを使用、ステンレス製より安価な提供が可能です。リングとリング押えは従来品が使用可能です。アイテムは4種類、仕様に合わせてご使用下さい。(修理・交換の際はサイズにご注意ください)

PDF ダウンロード
